Rails Picatinny

Un rail Picatinny est une base de lunette que vous vissez sur le boîtier de culasse de votre carabine. Il vous offre une interface standard pour les anneaux de lunette, les viseurs point rouge et d'autres accessoires. Une fois le rail installé, vous pouvez monter n'importe quelle optique avec une base Picatinny ou des anneaux Picatinny, et la déplacer le long du rail pour régler le bon dégagement oculaire. Vous pouvez choisir des rails de JK-N, CZ, Contessa, Toni System, CJ Manufactory, Davika et Ascalon Arms, la plupart étant fabriqués pour des carabines CZ et Brno spécifiques.

Rails pour votre carabine

Un rail doit correspondre au dessus de votre boîtier de culasse et à la position de ses trous de vis. Ouvrez la collection pour votre carabine :

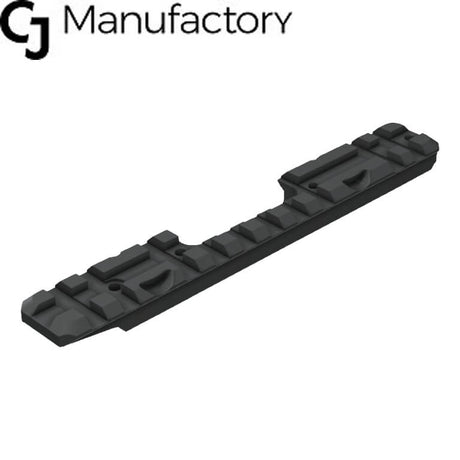

• CZ 457 rails Picatinny
• CZ 455 rails Picatinny
• CZ 452 rails Picatinny
• CZ 600 rails Picatinny

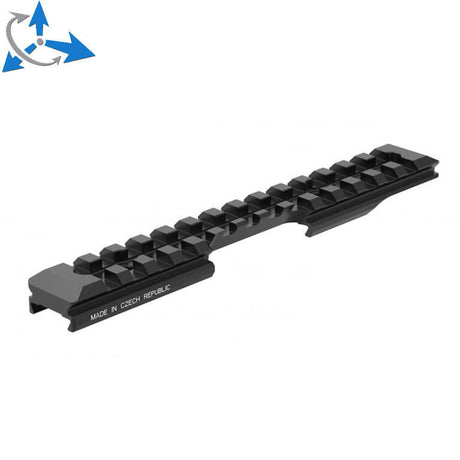

• ZKM 451 rails Picatinny
• ZKM 452 rails Picatinny

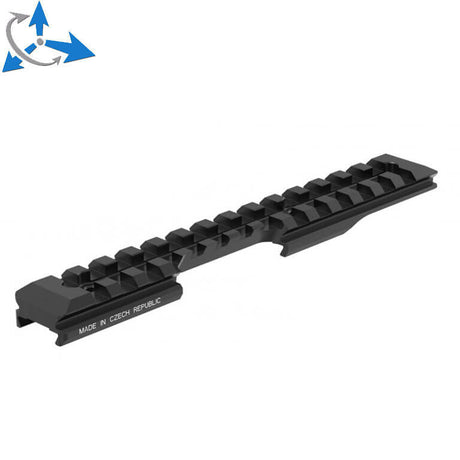

• ZKM 456 rails Picatinny
• Brno Combo rails Picatinny

Certaines carabines nécessitent un examen plus attentif :

• CZ 457: les versions pour droitier et gaucher nécessitent des rails différents. JK-N fabrique des rails gauchers, plats et avec 25 MOA.
• CZ 600: le rail dépend de la longueur du boîtier de culasse supérieur, qui dépend du calibre. Le rail court convient aux carabines en .223 Rem et 7.62x39. Le rail moyen convient aux carabines en .308 Win, .243 Win, 6 mm Creedmoor et 6.5 mm Creedmoor. Le rail long convient aux carabines en .30-06 Springfield, .270 Win, .300 Win Mag et 8x57 IS.
• Brno ZKM 452: JK-N fabrique des rails pour les queues d'aronde de 11 mm et de 16 mm. Le rail de 16 mm convient aussi à la ZKM 456.
• Brno Combo: le rail JK-N est conçu pour monter un viseur point rouge.

Rail ou anneaux à queue d'aronde

De nombreuses carabines CZ à percussion annulaire, comme la CZ 457, ont une queue d'aronde de 11 mm sur le boîtier de culasse. Vous pouvez monter une lunette directement sur la queue d'aronde avec des anneaux à queue d'aronde, voir Anneaux de lunette avec base queue d'aronde. Un rail Picatinny ajoute une étape, mais il vous offre plus d'options. Vous pouvez utiliser n'importe quels anneaux ou montages Picatinny, choisir une inclinaison, et déplacer des optiques entre des carabines qui ont toutes un rail Picatinny.

Rail plat ou incliné

Un rail plat n'a pas d'inclinaison, ce qui est indiqué comme 0 MOA. Un rail incliné est plus haut à l'arrière qu'à l'avant. L'inclinaison bascule la lunette vers le bas en direction de la bouche et vous donne plus de réglage en élévation pour les longues distances. L'inclinaison est indiquée en MOA dans le nom du produit. Pour la CZ 457, vous pouvez choisir des rails avec 0, 15, 20, 25 ou 35 MOA. Pour la CZ 455 et la CZ 600, vous pouvez choisir des rails plats ou des rails avec 25 MOA.

Pour la chasse et les distances de tir normales, un rail plat est le choix simple. Si vous tirez à longue distance et manquez d'élévation sur votre lunette, choisissez un rail incliné.

Acier ou aluminium

• Acier les rails proviennent de JK-N, Contessa et CJ Manufactory. Ils sont robustes et résistent à l'usure due aux montages répétés. Le rail JK-N pour la CZ 457 a une finition antireflet et, selon JK-N, l'ajustement le plus serré de tous les rails CZ 457.
• Aluminium les rails proviennent de CZ et Toni System. Ils sont plus légers.

Les rails sont fabriqués en République tchèque (JK-N, CZ, CJ Manufactory, Ascalon Arms) et en Italie (Contessa, Toni System).

Autres rails et adaptateurs

• Rail Blaser pour la CZ 457 : la base en acier CJ Manufactory convertit la queue d'aronde de 11 mm vers l'interface Blaser. Vous pouvez ensuite utiliser des montages Blaser à levier rapide et passer d'une lunette à l'autre, par exemple une lunette de jour et une lunette de nuit, sans retirer le montage.

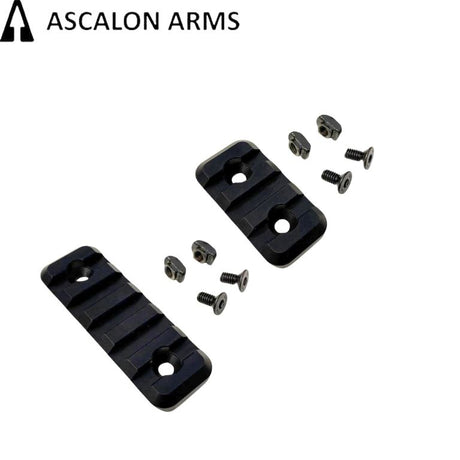

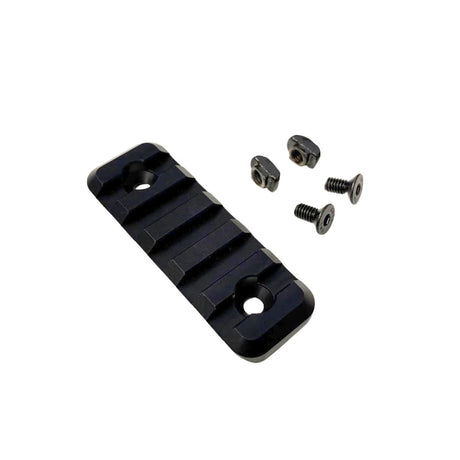

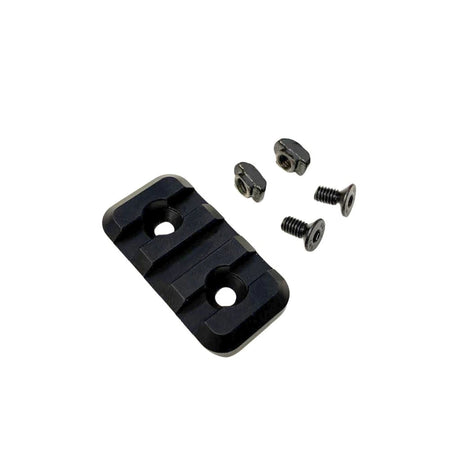

• Rail Picatinny pour M-Lok : le rail Ascalon Arms transforme une fente M-Lok en interface Picatinny. Il est fabriqué en aluminium 7075 avec une finition anodisée dure.
• Rails latéraux pour la CZ Bren 2 : rails latéraux CZ d'origine pour les modèles 11 pouces, vendus par paire.
• Rail Picatinny pour montages Davika : une base fabriquée selon la norme STANAG 4694 qui ajoute une interface Picatinny aux montages et anneaux de lunette Davika.

Anneaux et montages pour votre rail

Une fois le rail installé, choisissez les anneaux selon le diamètre du tube de votre lunette. Vous pouvez obtenir des anneaux Picatinny de JK-N en acier inoxydable avec levier ou écrou à vis, de Contessa en acier, et de Davika en aluminium 7075-T6, y compris des montages QD Ergo et des montages cantilever qui avancent la lunette. JK-N fabrique également un montage à anneaux personnalisable pour tubes de 1 pouce, 30 mm et 34 mm, ainsi qu'une réduction en polymère de 30 mm à 1 pouce. Voir anneaux de lunette Picatinny 30 mm, anneaux de lunette Picatinny 34 mm et anneaux de lunette Picatinny 1 pouce [25.4mm].

Installation

Vous pouvez monter un rail Picatinny chez vous. Vous avez besoin d'une clé dynamométrique et de l'embout adapté aux vis. Les vis sont fournies avec les rails.

1. Déchargez la carabine.
2. Nettoyez les trous de vis dans le boîtier et dégraissez les vis.
3. Placez le rail sur le boîtier. Sur les rails CZ 600, mettez les vis les plus longues à l'arrière et les vis les plus courtes à l'avant.
4. Mettez une goutte de frein-filet moyen sur chaque vis.
5. Serrez les vis uniformément au couple recommandé.

Le couple recommandé figure dans la description du produit. Par exemple, il est de 2 à 2,5 Nm pour les rails en acier JK-N et Contessa. Les rails CZ en aluminium pour les CZ 457 et CZ 455 utilisent 1,5 Nm pour les vis M5, 1 Nm pour les vis M4 et 0,5 Nm pour les vis M3. Un couple trop élevé peut endommager le filetage dans le boîtier, donc ne le devinez pas.

Collections associées

Après le rail, vous avez besoin d'anneaux ou d'un montage. Voir Anneaux de lunette et Lunettes de visée. Pour un viseur point rouge sur un rail, voir Viseurs point rouge avec base Picatinny.

Questions fréquemment posées

Puis-je monter un rail Picatinny sur ma carabine CZ chez moi ?

Oui. Vous avez besoin d'une clé dynamométrique et de frein-filet moyen.

1. Nettoyez les trous de vis et les vis.
2. Placez le rail sur le boîtier.
3. Mettez du frein-filet sur chaque vis.
4. Serrez les vis au couple indiqué dans la description du produit.

Dois-je choisir un rail plat ou incliné pour ma CZ ?

Choisissez un rail plat pour la chasse et les distances de tir normales. Choisissez un rail incliné, par exemple 20 ou 25 MOA, si vous tirez à longue distance et avez besoin de plus d'élévation de votre lunette.

Un rail Picatinny convient-il à plusieurs carabines CZ ?

Seulement dans quelques cas. Un rail doit correspondre au boîtier de culasse et à ses trous de vis, donc la plupart des rails conviennent à un seul modèle. Les exceptions sont le rail Contessa, qui convient aux CZ 452 et CZ 455, et le rail JK-N 16 mm, qui convient aux Brno ZKM 452 et ZKM 456.

Puis-je monter un viseur point rouge sur le rail Picatinny de ma carabine CZ ?

Oui. Choisissez un viseur point rouge avec une base Picatinny, ou un viseur point rouge sur un montage point rouge Picatinny. Ensuite, faites-le glisser sur le rail et serrez le collier de serrage.
